Dieses Tool bietet eine schnelle und effiziente Auslegung und Optimierung für ein Kegelradgetriebe. Es wurde speziell für die Konstruktion konzipiert und soll die Entwicklung unterstützen. Jedes Eingabe und Ergebnisfeld wird unter Kommentare erklärt bzw.Informiert Sie über gewisse Eigenschaften die zur Anwendung sehr
nützlich sein können.

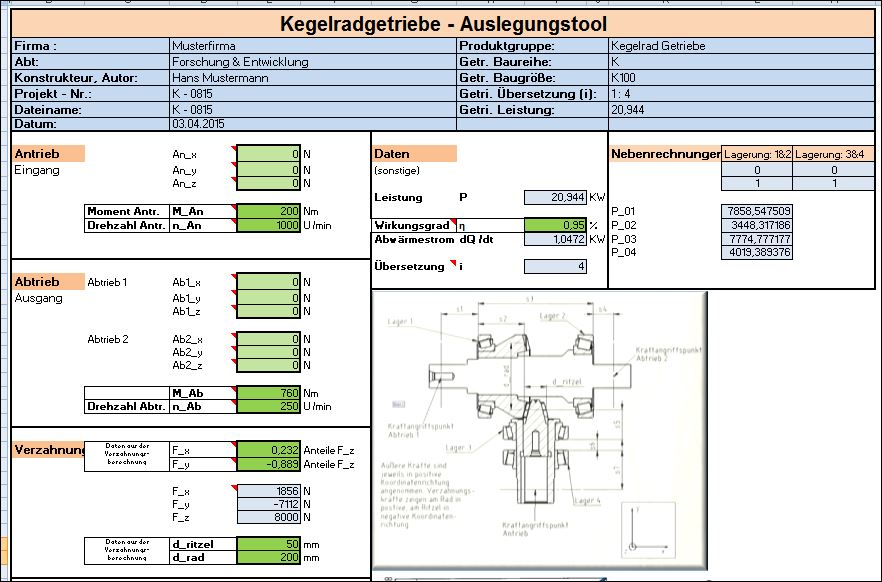

In der oberen Kopfzeile werden verschiedene Daten zum Projekt ausgefüllt.

Einzutragen ist:


Antrieb und Abtriebe > Drehmoment M, Drehzahl n (Kräfte in x,
y und z - Richtung)

Daten > Wirkungsgrad in % (meistens 0,95%)

Verzahnung > Die beiden Durchmesser und die beiden x und y
Kräfte aus der Verzahnungsberechnung.

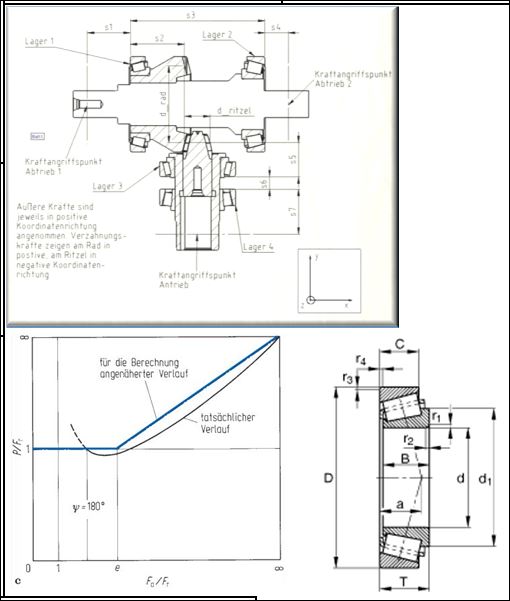

Maße > S1 - S7 Abstandsmaße; Erklärung in der beigefügten Skizze.

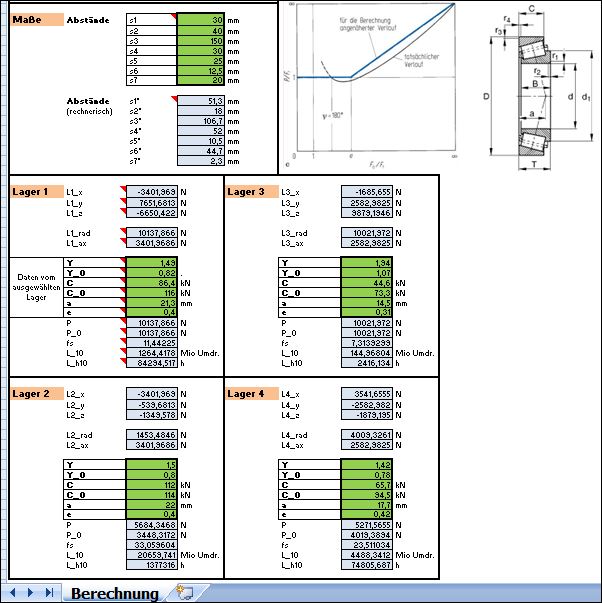

Lager 1, 2, 3 & 4 > Die Y, Y_0, C, C_0, a, e Werte aus den ausgewählten Kegelrollenlagern.


folgende Parameter werden dadurch ermittelt:


Leistung P (KW)

Abwärmestrom dQ / dt (KW)

Übersetzung i
Verzahnungskräfte in x, y und z (N)

optimierte Abstände S1 - S7 (mm)

Lagerwerte (Kräfte, Lebensdauer) x, y und z - Richtung, L_10, L_10h


Ein kleines aber sehr hilfreiches Zusatztool für den Maschinenbau, dass auf Excel 2007 erstellt wurde.
